關于彈簧減震器的選型方法

關于彈簧減震器的選型方法。

阻尼的選擇方法彈簧減震器阻尼的種類有哪些彈簧減震器

關于彈簧減震器的選擇方法：

1. 彈簧減震器負載范圍選擇

設備運行重量M * 130% / 減震器安裝數量N=彈簧減震器負載范圍；



例：風機的工作重量為：1噸；單個風扇需要安裝4個彈簧減震器；單個彈簧減震器的負載是多少？

根據公式： * 130% / 4 = 325kg

查看彈簧減震器制造商的彈簧減震器規格 關于彈簧減震器的選型方法：1.范圍選擇設備運轉，找到適合風扇的彈簧減震器規格。

2、如何確定安裝的設備數量彈簧減震器：

具體方法，如果設備制造商提供此數據，將按照制造商的規定；正常情況下減震器的安裝間隔不應超過2M，彈簧減震器的安裝次數可據此計算；如果設備有槽鋼底座足夠堅固，可以適當增加彈簧減震器的安裝間隔，可以適當減少減震器的安裝數量。

3、彈簧減震器類型選擇：

大多數情況下，彈簧減震器的作用和作用是一樣的。不同類型的 減震器 的區別在于形狀和結構。 彈簧減震器可分為立式彈簧減震器、抗震式減震器、限位式彈簧減震器、封閉式彈簧減震器、懸掛式彈簧減震器；以下是請簡單介紹彈簧減震器類型的選擇。

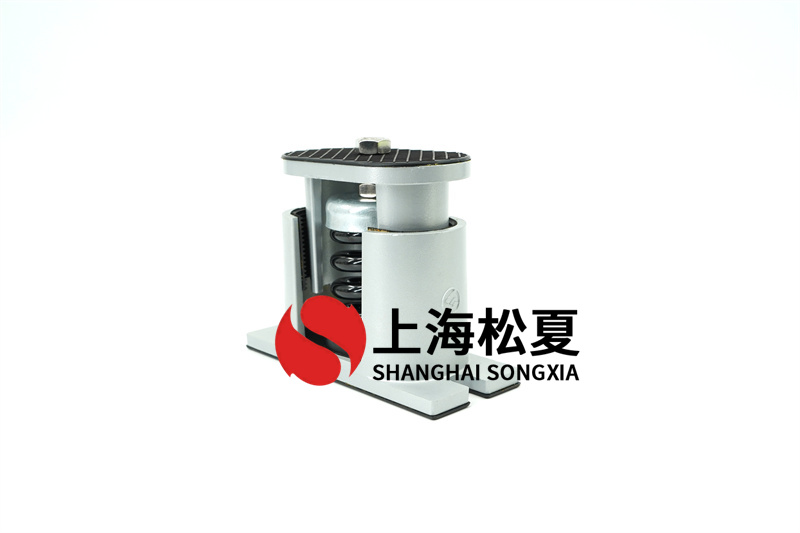

立式結構彈簧減震器具有結構簡單、成本低、機位可調的特點。常見應用范圍：塔式風機、水泵、發電機組等；

限位型彈簧減震器的結構特點是裝有限制減震器高度的裝置。機器高度變化大，設備部分結構損壞。示例：大型設備 關于彈簧減震器的選型方法：1.范圍選擇設備運轉，如冷卻水塔和水冷裝置。

結構特點

抗震型彈簧減震器是裝有限高裝置和左右限位裝置。主要用于安全等級考慮較高的高頻旋轉機械。

懸掛式彈簧減震器很容易理解。主要用于吊扇、吊管頭等吊機的隔振。

彈簧減震器隔振效率計算：

1.計算設備的干擾頻率：f=n/60（其中n為設備每分鐘的轉速）；

2. 計算所選減振器的固有頻率：f0=(1/2π)*√(g/h)。 （其中 h 是彈簧的靜態位移，或壓縮量）。

引入z=f/f0； 3. 使用彈簧減震器來減少設備的振動在聲學上是一個主動隔振問題。根據隔振原理，力傳遞率η=√{[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}。其中Qm為品質因數彈簧減震器，Qm=wM/R,(w=√(K/M)為彈簧振子的固有圓頻率，M為振子質量，R為阻力系數)，其中阻尼比D=引入R/2√(KM)彈簧減震器，可以得到Qm=1/2D 關于彈簧減震器的選型方法：1.范圍選擇設備運轉，力傳遞率η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}。根據隔振原理z=f/f0>√2彈簧減震器，而D通常較小，上述傳遞率公式可近似為η=1/(z2-1)得到傳遞率，隔振率可根據隔振率=1-傳遞率求得。
